Opis

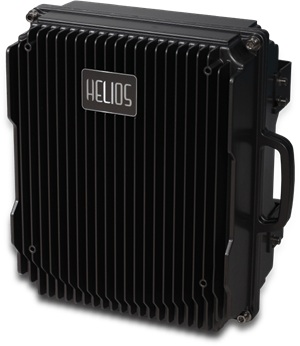

HELIOS Digital Off-Air Repeater to zaawansowane urządzenia typu BDA (Bi-Directional Amplifier), które wykorzystują technologię SDR (Software Defined Radio) do precyzyjnego zarządzania ruchem radiowym.
W odróżnieniu od prostych wzmacniaczy, modele cyfrowe Helios oferują pełną kontrolę nad sygnałem na poziomie poszczególnych kanałów i szczelin czasowych.
Najważniejsze cechy techniczne
- Przetwarzanie niezależne: Obsługa do 16 niezależnych kanałów.
- Kontrola szczelin czasowych: Funkcje AGC/ALC oraz Squelch działają niezależnie dla każdego kanału i każdej szczeliny czasowej (per timeslot).
- Minimalne opóźnienie: Opóźnienie grupowe (Group Delay) wynosi zaledwie 12 μs, co jest kluczowe dla zachowania synchronizacji w sieciach TDMA.
- Wzmocnienie i moc: Minimalne wzmocnienie robocze to 85 dB, a moc wyjściowa RF może wynosić od 30 dBm do 40 dBm, zależnie od wybranej opcji.
Mechanizm działania „Off-Air”
Urządzenie działa jako bezprzewodowe połączenie ze stacją bazową (BTS) bez potrzeby prowadzenia światłowodów:
- Antena Donorowa: Odbiera sygnał „z powietrza” ze stacji bazowej.
- Filtracja Cyfrowa: Oparta na platformie FPGA i DSP, zapewnia wysoką separację od sąsiednich kanałów i minimalizuje interferencje.
- Antena Serwisowa: Rozprowadza wzmocniony sygnał na zdalnym obszarze (lub wewnątrz budynków, tuneli lub parkingów podziemnych, galerii handlowych itp).
Zarządzanie i obudowa
- Monitoring: Zarządzanie odbywa się poprzez wbudowany interfejs graficzny (Web GUI), protokół SNMP V2/V3 lub opcjonalny modem LTE.
- Odporność: Urządzenia posiadają klasę szczelności IP65 (chłodzenie konwekcyjne), co pozwala na montaż w trudnych warunkach
Cyfrowy repeater TETRA produkcji HELIOS Technologies wykorzystuje technologię SDR (Software Defined Radio) opartą na platformie FPGA i DSP, zapewniając wysoką redukcję zakłóceń i wysoką interferencję wewnątrz nośnej w porównaniu z tradycyjnymi analogowymi filtrami SAW IF. Umożliwia również dynamiczną wymianę/aktualizację filtrów za pomocą oprogramowania, bez kosztownej modernizacji sprzętu.
Główne cechy:
• Obsługa pasma UHF dla prywatnych sieci radiowych TETRA
• Pełna cyfrowa platforma oprogramowania i sprzętu oparta na technologii SDR
• Obsługa trybów pracy Simplex i Duplex
• Funkcja wykrywania i łagodzenia drgań
• Do 16 kanałów przetwarzanych niezależnie
• Wysokie wzmocnienie robocze do 90dB
• Moc kompozytowa RF – 30dBm, 33dBm, 36dBm i 40dBm jako opcja
• Automatyczna regulacja poziomów poprzez funkcje AGC/ALC na każdy kanał
• Małe opóźnienie grupowe dla projektowania filtrów kanałowych o wysokiej selektywności
• Port RJ-45 jako port LAN do obsługi interfejsu przeglądarki IP dla sterowania lokalnego
• Dodatkowy port RJ-45 jako port WAN wspierający zdalny dostęp przez Internet/Intranet/VPN
• Wbudowany modem bezprzewodowy 2G/3G/4G (opcja) do zdalnego monitorowania poprzez powiadomienia SMS lub łącze danych
• Szczegółowe parametry i status przekaźnika mogą być monitorowane za pomocą wbudowanego interfejsu webowego
• Obsługa SNMP V2 i V3 + pliki MIB
• Opcjonalny zabezpieczony styk dla zewnętrznego alarmu
